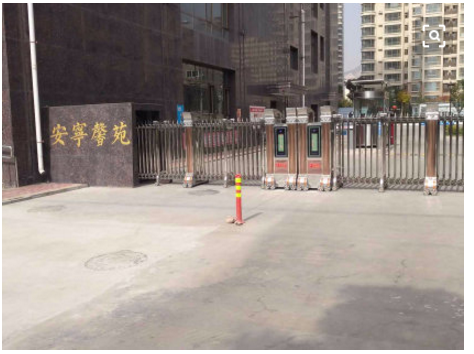

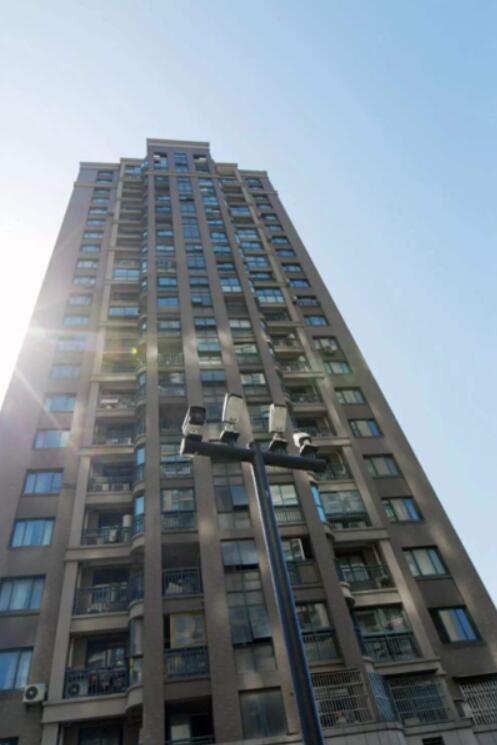

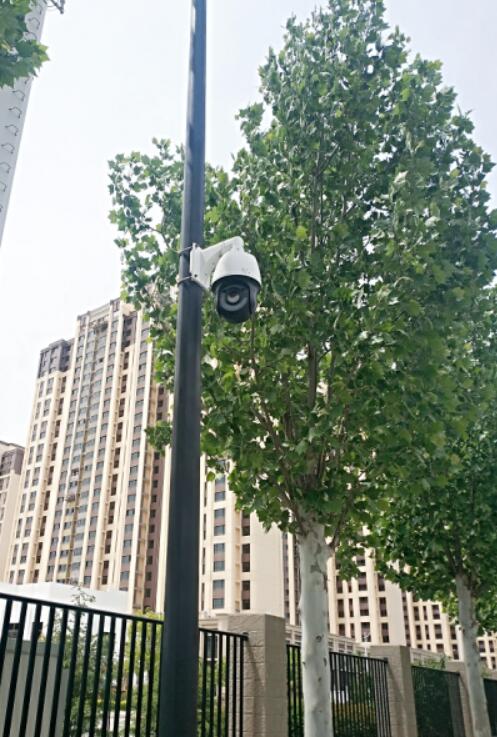

甘肃兰州安宁馨苑天眼工程
发布者:  阅读:20次  2020-1-3发布


      传输部分就是系统图像信号、音频信号、控制信号等的通道, 主要完成信号的传输.信号传输系统的传输方式有视频基带传输、双绞线平衡传输、光纤传输等. 而具体的传输方式、传输介质应该根据图像质量、布线条件、施工距离以及工程造价等系统需求及现场情况而定.一般在比较小的监控系统中可以采用同轴电缆, 此传输方式属于视频基带传输. 同轴电缆具有价格便宜、铺设较方便等优点. 但是, 同轴视频电缆的物理特性是对不同频率分量的信号具有不同比例的衰减量. 频率低衰减小, 频率高衰减大( 即频率失真特性) , 而视频信号的带宽达到6 M H z , 且彩色部分被调制到频率高端. 因而传输距离越长, 彩色质量明显越差, 色彩变淡或是变成黑白都是常见现象. 所以, 同轴电缆一般传输距离最大为3 0 m ~ 50 0 m. 而且, 同轴电缆的抗干扰能力有限, 无法应用于干扰较大的环境中. 而双绞线能解决同轴电缆中的部分难题, 但是, 这种方式同样面临着干扰和维护问题. 对于这种长传输距离、强干扰场所应该选择光纤和光端机, 因为光纤具有频带宽、容量大、衰减小、抗干扰性好等优点. 另外, 随着价格不断下降, 光纤和光端机在监控系统中的应用已经越来越普及. 在工程实施中, 传输介质的安装主要就是线缆的敷设, 下面主要介绍线缆敷设实施时的一些注意事项. 线缆敷设由现场测量定位、支撑固定件加工、固定件安装、 安装金属线槽四个部分组成.

      首先根据设计图纸要求, 选配电缆; 其次我们要尽量避免电缆的连接, 若必须接续时, 应采取焊接方式或采用专用接插件. 同时还要注意以下几个问题:

      ( 1) 电源电缆与信号电缆应分开敷设, 并在电缆端作好标志和编号, 以便后期维修和管理;
      ( 2 ) 在有强电磁场干扰环境( 如电台、电视台附近) 应把电缆穿人金属管, 并尽可能埋入地下, 若电磁场干扰很小我们可以使用P V C 阻燃;

      ( 3) 电缆穿管前应将管内积水、杂物清除干净, 穿线时宜涂黄油或滑石粉, 进人管口的电缆应保持平直, 管内电缆不能有接头和扭结, 穿好后应做防潮, 防腐处理;

      ( 4) 在地沟或天花板内敷设的电缆, 必须穿管( 视具体情况选用金属管或P V C 阻燃管) 并固定在墙上, 其中管线两固定点之间距离不得超过1 .s m , 并且电缆应从所接设备下部穿出, 留出一定余量。
