电力网络视频监控系统解决方案
发布者:甘肃中联  阅读:445次  2016-11-10发布


电力网络视频监控系统解决方案

    电力系统是现代一切活动的生命线,变电站,配电房等电力设施的正常工作是一切社会活动得以正常进行的有力保障。因此这就突显了电力网络视频监控系统建设的重要性。通过电力网络视频监控系统,上级管理部门能够实时了解现场各类设备的运作状况,利用电力网络视频监控系统对现场状况进行监视,利用远程图像传输系统将现场监控图像传输到控制中心便具有了很大的现实意义。联特微专业生产全线网络视频监控设备,针对电力网络视频监控系统解决方案具备丰富的设计经验。


 电力网络视频监控系统需求分析

 •电力网络视频监控系统能够实现对变电站区域内场景情况的远程监视、监听;


 •监视变电站内变压器、断路器等重要运行设备的外观状态;


 •辅助监视变电站内CT、PT、避雷器和瓷绝缘子等高压设备的外观状态;


 •辅助监视变电站内其他充油设备、易燃设备的外观状态;

 •电力网络视频监控系统还能够辅助监视变电站内隔离开关的分合状态;

 •监视变电站内主要室内环境(主控室、高压室、电容器室、独立通信室等)的情况;


 •实时监视通讯机房的供电系统工作状况;

 •实时监测通讯机房的工作环境;


 •电力网络视频监控系统还能够实现对进出机房人员的管理。

 电力网络视频监控系统解决方案

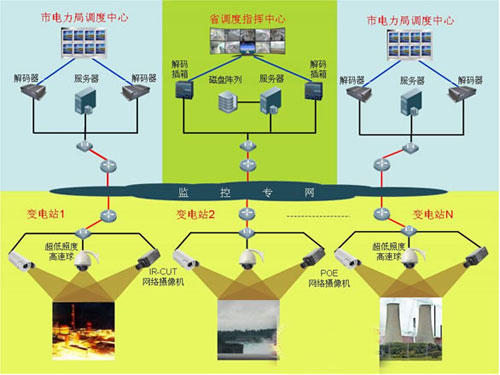

 电力网络视频监控系统结构图


 电力网络视频监控前端系统

    电力网络视频监控系统前端主要在变电站一些重要的设备区及场所安装摄像机,达到监控无盲区。设备区主要包括:主变设备区、电容器区、主控室、电抗器室、滤波室、35kV高压室、10kV开关室、10kV高压室、6kV高压室、GIS室、电缆室、电缆层等;场所主要包括:变电站出入口、周边环境等。前端摄像机主要采用Neitway高清网络摄像机和报警网络摄像机,来实现联动报警和远程灯光控制。

 电力网络视频监控传输系统


     根据现场来提供不同的传输资源:偏远的附近无网络接入的变电站主要采用无线的方式来实现;有网络接入的主要通过光纤赶到来实现。

 电力网络视频监控后端系统

     电力网络视频监控系统后端包括存储、管理、控制和显示四个系统。配置管理服务器、存储服务器、转发服务器来实现存储、管理和控制。在监控中心主要用电视墙的方式来实现前端实时监控。
